設備主要分為三大模塊：
1.吸附平臺：該平臺可實現X方向、Y方向和XY平面的角度的調節。
2.相機膠輥模塊：該模塊可以實現兩個功能：其一為通過相機將定位翻板模塊和吸附平臺上的工件MARK點放到顯示器，然后通過微調吸附平臺實現兩工件的對位；其二為實現膠輥先向X軸負方向運動后向Z軸負方向運動。從而讓膠輥滾壓產品（*大壓力150N)
3.翻板模塊：該模塊可以實現兩個功能。其一為實現翻板180°的翻轉；其二為實現翻板在翻板后向Z軸負方向運動一定的位移。
YC-PT12翻板貼合機機器參數：
|
項目 |
規格 |
項目 |
規格 |
|
外尺寸 |
1380*800*1740mm（含F(xiàn)FU高度） |
貼合尺寸 |
200*300mm(Max) |
|
貼合尺寸 |
12寸 |
機器重量 |
約400KG |
| 供應電源 |
AC220V±10V,50Hz 200±20mm/s |
工作環境 |
23±10℃，濕度60±10% |
|
供應氣壓 |
3-7kg/c㎡ |
真空系統 |
大口徑真空發生器 |
|
工作電壓 |
AC220V/50Hz |
用戶界面 |
觸摸屏操作界面加兩個8寸顯示器 |
|
貼膜厚度 |
0.1mm-5mm |
壓合方法 |
下作臺移動，滾輪滾動壓合 |
|
貼合精度 滾輪壓力
旋轉裝置 |
±0.1mm 0-5kg/c㎡(可調）
千分尺控制機器的旋轉位置 |
滾輪速度 滾輪滾起停位置
貼膜/Film吸附真空度 |
10-450mm/s 根據產品尺寸，軟件設定 -48KPa |

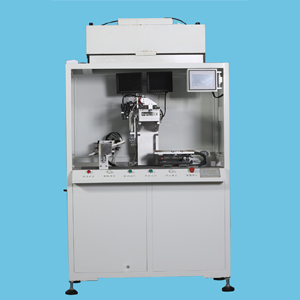

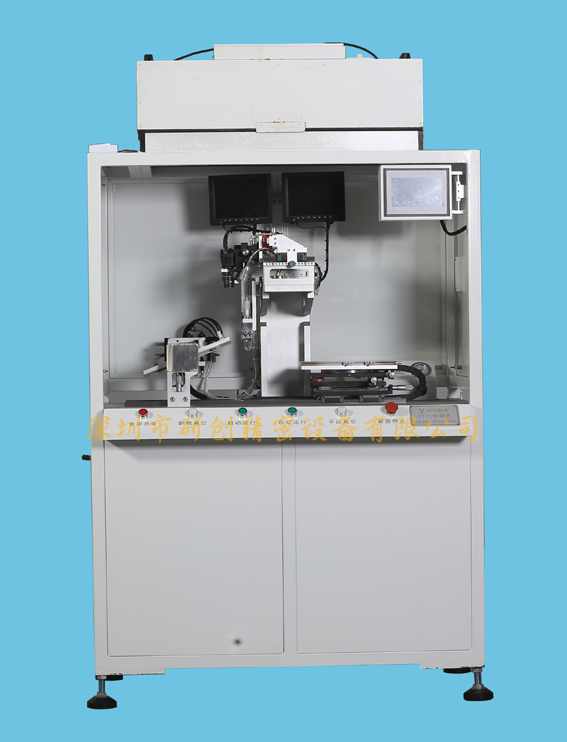

YC-PT12翻板貼合機圖片
