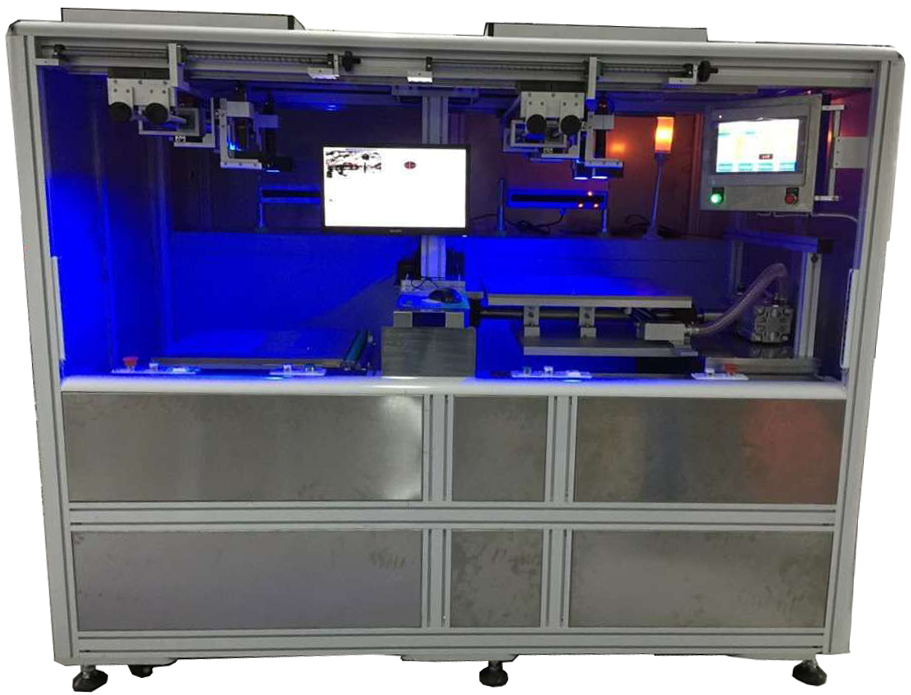

研創YC 系列翻板貼合機是一種全新的﹑高效率﹑高精度的G+F﹑F+F 貼合機。其專門用于觸摸屏生產過程中，軟膜/硬、軟膜/軟膜
板的貼合，貼合尺寸為30 寸。其采用1 套X﹑Y﹑θ平臺，共3 個模組來實現貼合機的移動平臺可以以任何方向﹑角度移動，故精度會提
高很多。滾輪壓力通過精密調壓閥實現精準調節。滾輪速度由伺服馬達控制。FILM 和硬板的粗放位置由人工貼條限定，通過工業相機將
圖像傳遞給工控機，工控機自動計算后將結果反饋給旋轉對位平臺，實現精確定位。異型或邊緣毛刺產品亦可有效解決。針對不同貼膜產
品的厚度來升降調節翻板平臺和移動平臺的貼合距離。

產品性能特點

◆較高的性價比◆簡易的設置和中文程序

◆人性化界面設計◆壓力緩沖及精密壓力控制

◆操作密碼保護◆更換品種簡單﹑方便

◆高可靠工控機◆相機視像對位系統

◆精度高，小于±0.1mm ◆效率高，業內領先水平

◆立式設計附屬設備全部集成，便于安裝維護、移動

本設備根據所生產的產品的工藝要求，應安裝在潔凈的廠房?jī)?nèi)。需配備有220V 50HZ 的電源線和不低于0.5Mpa 的清潔壓縮空氣。
設備搬運，安裝時應平穩。設備應存放在清潔，干燥的室內，空氣的相對濕度不大于75%。

項目規格：（30 寸）

工作臺尺寸：530mmX600m

機器尺寸：2250X1710X2000(H 高度包含FFU210mm)

*大貼合尺寸：30 寸

機器重量：約1400Kg

供應電源：AC220V±10V，50HZ

工作環境：23±10℃，濕度60±10%

供應氣壓：3-7Kg/cm2

真空系統：負壓風機

控制系統：高性能工控機+PLC

用戶界面：22 寸彩色顯示屏，中文界面

貼膜厚度：0.1mm-5mm

壓合方法下作臺移動，滾輪滾動壓合

對位精度：±0.1mm

滾輪速度：10-850mm/s

滾輪壓力：0-7Kg/cm2(可調)

滾輪滾起停位置根據產品尺寸，軟件設定

CCD 高像素?cái)?shù)字相機
